Cărămizi refractare

Cum să alegeți cărămida refractară potrivită

„Cărămidă refractară” este un termen generic care acoperă mai multe produse refractare și termoizolante, nu un singur material universal. O cărămidă densă din șamotă acumulează căldură și rezistă solicitărilor mecanice; o cărămidă izolatoare poroasă limitează transferul termic; o cărămidă din vermiculit oferă un panou izolator ușor de prelucrat; iar o cărămidă antiacidă este aleasă în principal pentru expunerea la substanțe chimice. Opțiunea corectă depinde de rolul pe care trebuie să îl îndeplinească în ansamblul aparatului sau al căptușelii industriale.

Începeți cu instrucțiunile producătorului echipamentului sau, pentru o instalație nouă, cu proiectul termic și structural. Stabiliți temperatura maximă posibilă la fața cărămizii, dacă produsul va suporta sarcini sau lovituri, comportamentul necesar de acumulare a căldurii, expunerea la flacără ori gaze cu viteză ridicată și orice contact cu cenușă, fondanți, zgură, materiale topite sau condens coroziv. Forma, grosimea, mortarul, expunerea la intemperii și detaliile privind dilatarea determină apoi dacă produsul ales poate fi montat conform destinației.

Principalele tipuri de cărămizi refractare

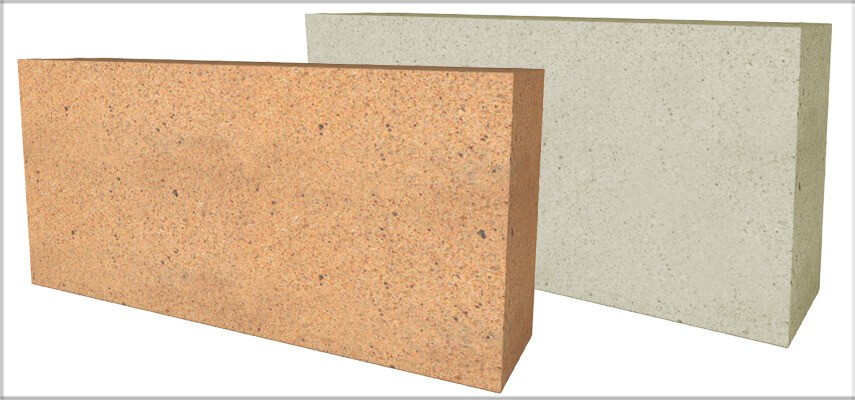

Cărămizi dense din șamotă pentru aplicații termice rezidențiale și comerciale

Cărămizile standard din șamotă de culoare bej conțin minimum 40% Al₂O₃ și sunt clasificate pentru temperaturi de până la 1300 °C. Cărămida de 230 × 114 × 64 mm cântărește aproximativ 3,5 kg și asigură o masă refractară considerabilă. Varianta de 230 × 114 × 32 mm cântărește aproximativ 1,75 kg și oferă aceeași suprafață frontală într-o grosime mai mică. Ambele pot fi utilizate în cuptoare compatibile de interior sau exterior, șeminee, sobe, grătare și alte construcții expuse la temperaturi ridicate.

Cărămizile dense absorb energie în timpul încălzirii și o eliberează treptat. Acest comportament este util în cuptoarele de pâine și pizza, sobele de zidărie cu acumulare și alte echipamente proiectate pentru stocarea căldurii. Nu trebuie confundat cu termoizolația: o căptușeală densă poate acumula energie utilă, dar transferă mai multă căldură prin grosimea sa decât un produs izolator ușor. Izolația secundară și distanțele de siguranță rămân necesare atunci când proiectul construcției le impune.

Cărămizi refractare pentru aplicații industriale

Căptușelile industriale de lucru pot necesita fie cărămida pentru 1430 °C, cu 42% alumină, fie varianta pentru 1600 °C, cu 60% alumină. Conținutul mai mare de alumină îmbunătățește refractaritatea, însă alegerea sortimentului trebuie să ia în considerare și sarcina, viteza gazelor, ciclurile termice, cenușa, vaporii alcalini, atmosferele reducătoare și atacul chimic. Zone diferite ale aceluiași cuptor pot necesita materiale diferite.

Nu deduceți compatibilitatea cu metalul topit, zgura sau sticla doar pe baza temperaturii maxime. Fondanții și topiturile pot dizolva, pătrunde sau reacționa cu un material refractar care rămâne stabil mecanic în condiții termice fără agenți agresivi. Definiți zonele de contact cu topitura, stropire și revărsare, apoi specificați un strat de lucru compatibil cu procesul. Pentru cuptoarele de sticlă, producătorul recomandă produsul cu 60% alumină în zone fără contact direct cu sticla topită.

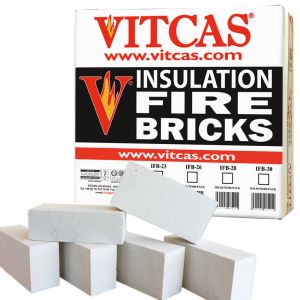

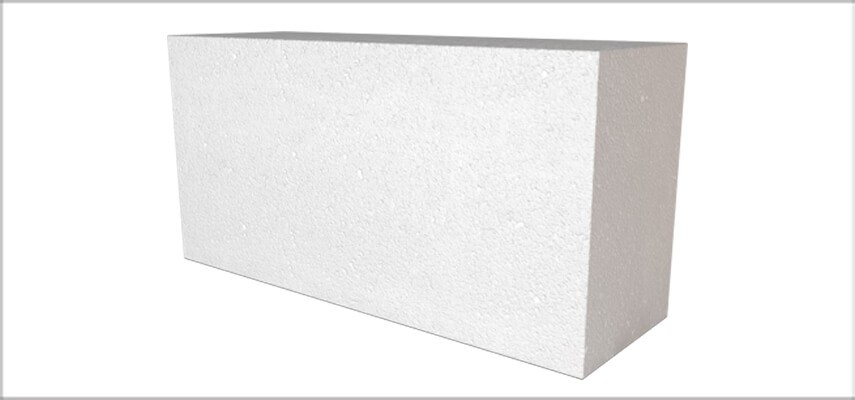

Cărămizi refractare izolatoare

Cărămizile refractare izolatoare, cunoscute și ca IFB, au o structură poroasă controlată care reduce densitatea, acumularea de căldură și conductivitatea termică. Sunt disponibile patru clase, cu temperaturi-limită indicate de 1260 °C pentru clasa 23, 1430 °C pentru clasa 26, 1530 °C pentru clasa 28 și 1650 °C pentru clasa 30. Toate cele patru au dimensiuni nominale de 230 × 114 × 76 mm, însă clasificarea termică și densitatea declarată diferă.

O cărămidă IFB poate forma suprafața expusă într-un cuptor ceramic, o forjă sau un cuptor industrial adecvat, utilizat în condiții curate, ori poate fi montată în spatele unui material refractar mai dens ca izolație secundară. Suprafața sa moale este mai puțin potrivită pentru vetre care susțin piese grele, fluxuri de gaze abrazive, contact repetat cu unelte sau zone expuse la metal topit, sticlă, săruri ori zgură. O clasă superioară oferă o rezistență mai mare la temperatură, dar nu asigură automat rezistența la uzură a unei cărămizi dense.

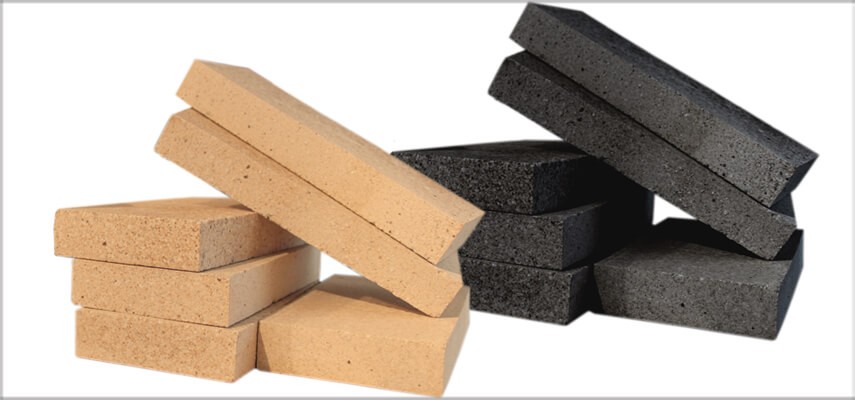

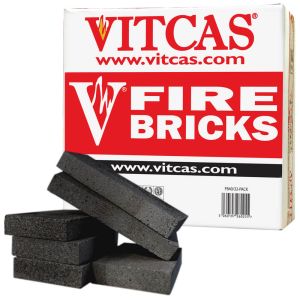

Cărămizi de schimb pentru sobe și șeminee

O cărămidă de schimb protejează corpul aparatului, menține geometria camerei și poate influența arderea și transferul termic. Utilizați, pe cât posibil, același material ca piesa originală. Șamota densă, șamota decorativă și vermiculitul au grosimi, mase, conductivități și durabilități diferite; înlocuirea unui material cu altul poate modifica temperatura care ajunge la carcasa metalică sau la componentele învecinate.

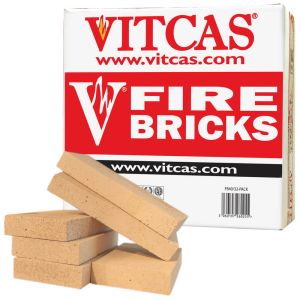

Setul actual de schimb din material dens conține șase cărămizi din șamotă de 230 × 114 × 32 mm, clasificate la 1300 °C. Piesele de schimb din vermiculit sunt furnizate în seturi de șase bucăți de 200 × 90 × 25 mm, clasificate la 1000 °C, și pot fi tăiate cu ferăstrăul, găurite sau șlefuite. Confirmați că producătorul aparatului permite utilizarea unui produs ajustabil prin tăiere și reproduceți cu precizie toate canalele de aer, elementele de fixare și distanțele necesare.

Când trebuie înlocuită o cărămidă deteriorată din aparat

Inspectați soba sau șemineul numai după stingerea completă și răcirea totală. Înlocuirea este necesară, de regulă, când cărămida este desprinsă, deplasată, sfărâmicioasă, puternic erodată sau spartă astfel încât corpul metalic ori izolația din spatele acesteia este expusă direct la căldură. O fisură superficială mică și stabilă poate rămâne acceptabilă dacă piesa este bine fixată, iar instrucțiunile aparatului permit continuarea utilizării.

Fisurarea repetată poate indica o cărămidă necorespunzătoare, un joc insuficient, supraîncălzire, lovituri provocate de combustibil, un element de reținere deformat sau o dilatare necontrolată. Identificați cauza înainte de montarea altei piese. Nu utilizați niciodată un aparat cu elemente instabile ale căptușelii, care ar putea bloca grătarul, alimentarea cu aer sau traseul gazelor de ardere.

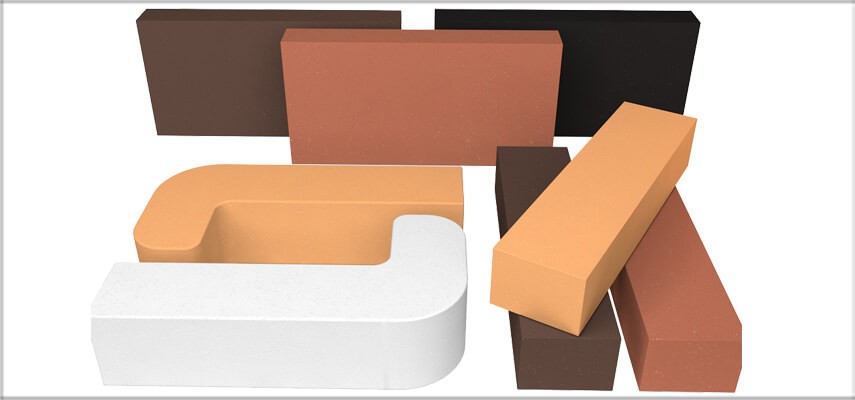

Cărămizi refractare decorative colorate

Cărămizile refractare decorative sunt disponibile în roșu, maro-pământiu, galben-nisipiu, alb-crem și negru-antracit, cu o temperatură maximă actuală de 1200 °C. Gama include formate standard, subțiri și în formă de L, permițând placărilor plane, întoarcerilor și muchiilor detaliate să aibă un finisaj unitar. Verificați varianta exactă pe pagina produsului, deoarece dimensiunile și formele diferă.

Aspectul culorii se poate modifica în funcție de iluminare, funingine, atmosfera de ardere, curățare și încălziri repetate. Pentru zonele vizibile în care este importantă uniformitatea nuanței, comandați produse din același lot și realizați o așezare de probă fără mortar înainte de fixare. Indiferent de aspect, verificați temperatura, expunerea la intemperii, materialul de rostuire și suportul structural.

Cărămizi pentru bolți și zidărie curbată

Elementul conic pentru bolți măsoară 230 × 114 mm, iar grosimea variază de la 76 mm la 54 mm. Forma de pană generează curbura fără rosturile exterioare foarte late care apar la utilizarea elementelor dreptunghiulare. Recomandările actuale indică faptul că 17 bucăți pot forma o deschidere cu lățimea de aproximativ 640 mm, deși rezultatul depinde de deschidere, înălțimea bolții și grosimea rosturilor de mortar.

Construiți bolțile pe cofraje provizorii stabile și asigurați reazeme adecvate pentru preluarea împingerii orizontale. Orientați uniform elementele conice și nu compensați diferențele mari de geometrie prin cantități excesive de mortar. Nu îndepărtați cofrajul înainte ca materialul de rostuire să atingă o rezistență suficientă. Bolțile industriale și arcadele mari portante necesită un proiect structural și refractar realizat de specialiști.

Cărămizi antiacide pentru industria chimică

Cărămida antiacidă din argilă este limitată la 400 °C și este aleasă pentru porozitatea redusă, rezistența la abraziune și compatibilitatea cu majoritatea acizilor minerali, cu excepția acidului fluorhidric. Poate fi utilizată în instalații chimice, centrale electrice, stații de tratare a apei, unități din industria alimentară, instalații petrochimice, industria celulozei și hârtiei, minerit și industria farmaceutică.

Specificați sistemul antiacid complet, nu doar cărămida. Pregătirea suportului, membrana, mortarul Acidcas, continuitatea rosturilor, pantele, străpungerile și drenajul influențează etanșeitatea. Compatibilitatea chimică se modifică în funcție de concentrație și temperatură, iar amestecurile, agenții de curățare și ciclurile termice pot crea condiții care nu sunt acoperite de o declarație generală privind rezistența la acizi.

Ghid de utilizare

Cuptoare de pizza, cuptoare de pâine și gătit în aer liber

Cărămizile dense din șamotă sunt alese de obicei atunci când cuptorul necesită o vatră sau o cupolă durabilă, capabilă să absoarbă și să redistribuie căldura. Varianta de 64 mm acumulează mai multă energie pe unitatea de suprafață decât cea de 32 mm, dar necesită și mai mult timp pentru încălzire. Izolația cuptorului, poziția arzătorului sau a focului, durata planificată a încălzirii și metoda de gătire trebuie să determine structura finală.

Zidăria refractară exterioară trebuie protejată împotriva pătrunderii apei și a ciclurilor de îngheț-dezgheț. Apa acumulată în cărămizi, rosturi sau izolație poate genera abur în timpul încălzirii și poate accelera deteriorarea provocată de intemperii. Utilizați materialul de rostuire destinat exteriorului, realizați o incintă impermeabilă și împiedicați pătrunderea apei de ploaie în jurul canalelor de fum, ușilor și străpungerilor.

Șeminee, sobe, grătare și vetre de foc

Pentru un șemineu sau grătar nou, alegeți grosimea și densitatea cărămizii în funcție de configurația structurală, temperatura de lucru și acumularea de căldură dorită. Mențineți căptușeala refractară separată de materialele combustibile și respectați cerințele aplicabile aparatului, coșului de fum și construcției. Cărămida refractară nu înlocuiește distanțele de siguranță obligatorii, un ansamblu de vatră testat sau un sistem de evacuare a fumului adecvat.

Vetrele de foc și grătarele deschise pot fi expuse la ploaie, lovituri, compuși chimici din cenușă și încălzire rapidă produsă de un foc localizat. Asigurați drenaj și o fundație stabilă, necombustibilă. Nu utilizați cărămizi obișnuite de construcție, cu caracteristici necunoscute, pe suprafața expusă, deoarece umiditatea reținută și comportamentul necorespunzător la încălzire pot provoca fisurare sau exfoliere.

Cuptoare ceramice, cuptoare industriale, forje și echipamente de proces

Căptușelile industriale sunt de obicei împărțite pe zone. Cărămizile dense pot forma vetrele, zonele de încărcare și suprafețele rezistente la abraziune; cărămizile IFB pot forma pereți în medii curate sau pot fi montate în spatele stratului refractar de lucru; piesele profilate pot fi utilizate pentru uși și bolți. Blocurile pentru arzătoare, zonele de contact cu metalul și tranzițiile puternic erodate pot necesita betoane refractare turnabile sau materiale refractare speciale în locul cărămizilor dreptunghiulare standard.

Confirmați temperatura normală de funcționare, temperatura maximă posibilă în condiții anormale, viteza de încălzire, atmosfera, sarcina mecanică și metoda de întreținere pentru fiecare zonă. Echipamentele mari trebuie să aibă un calcul al transferului termic, o temperatură-țintă pentru carcasă și un program controlat de uscare. Cărămida cu cea mai mare clasificare termică din gamă nu este automat cea mai sigură alegere dacă densitatea, compoziția chimică sau comportamentul său mecanic nu corespund aplicației.

Mortare, compuși refractari și lățimea rosturilor

Utilizați numai produsul de rostuire specificat pentru tipul de cărămidă, amplasare și expunere. Păstrați curate suprafețele de rezemare, respectați grosimea permisă a patului de mortar și umpleți continuu rosturile acolo unde proiectul impune etanșeitate la gaze sau substanțe chimice. Mortarul nu înlocuiește rosturile de dilatare, suportul stabil sau tăierea precisă.

Măsurare și comandă

Notați în milimetri lungimea, lățimea și grosimea cărămizii existente. Înregistrați formele conice, fălțurile, găurile, canelurile, întoarcerile de margine și poziția clemelor de fixare sau a canalelor de aer. Pentru repararea aparatelor, comparați aceste detalii cu informațiile producătorului privind piesele înainte de a alege o piesă de schimb ajustabilă prin tăiere.

Pentru o zidărie nouă, calculați suprafața expusă și împărțiți-o la suprafața frontală a cărămizii alese, apoi ajustați rezultatul în funcție de lățimea rosturilor. Adăugați o rezervă realistă pentru tăieri, bolți, deschideri, spargeri și întreținere ulterioară. Cupolele complexe și lucrările radiale trebuie trasate pornind de la tipul de țesere prevăzut, nu estimate exclusiv în metri pătrați.

Tăiere și modelare

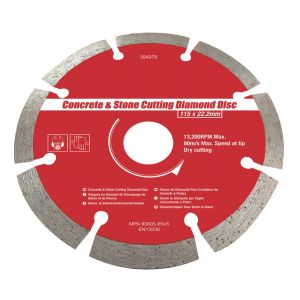

Cărămizile dense din șamotă și cele cu conținut ridicat de alumină necesită, în mod normal, un disc diamantat adecvat pentru zidărie sau materiale refractare. Cărămizile din vermiculit și cele izolatoare se taie și se modelează mai ușor, dar se ciobesc sau se strivesc mai repede. Sprijiniți piesa aproape de linia de tăiere, evitați fâșiile înguste și fragile și reproduceți cu precizie deschiderile aparatului.

Tăierea materialelor refractare poate elibera pulberi minerale respirabile, inclusiv silice cristalină din anumite produse. Utilizați sisteme adecvate de extracție sau metode umede, acolo unde sunt permise, împiedicați răspândirea prafului și purtați echipamentul de protecție respiratorie, oculară, auditivă, a mâinilor și a îmbrăcămintei indicat în informațiile de securitate. Curățați cu un aspirator aprobat sau printr-o metodă umedă, nu cu aer comprimat.

Dilatare, uscare și punere în funcțiune

Toate zidăriile refractare se dilată și se contractă în timpul încălzirii și răcirii. Asigurați jocurile specificate la pereții lungi, bolți, colțuri, deschideri, străpungeri și interfețe cu structurile metalice. Nu umpleți cu mortar rigid rosturile prevăzute pentru dilatare. Blocarea necorespunzătoare a mișcării poate zdrobi marginile, deschide rosturile sau deplasa o căptușeală care, în rest, este adecvată.

Lucrările noi conțin umiditate provenită din mortar, depozitare și condițiile de pe șantier. Lăsați materialele să se întărească și să se usuce natural, apoi aplicați programul de punere în funcțiune al întregului sistem. Încălzirea rapidă a zidăriei umede poate genera presiune de abur și exfoliere. Temperatura maximă de utilizare a unui produs nu indică viteza cu care poate fi încălzită o căptușeală nou instalată.

Manipulare, depozitare și întreținere

• Păstrați cărămizile acoperite, uscate, ridicate deasupra apei stagnante și ferite de solul contaminat.
• Manipulați cu atenție produsele IFB și cele din vermiculit, deoarece marginile și suprafețele lor se deteriorează mai ușor decât șamota densă.
• Așezați fără mortar zonele vizibile sau profilate pentru a verifica distribuția culorilor, țeserea și geometria.
• Inspectați căptușelile aflate în exploatare pentru a identifica rosturile deschise, porțiunile desprinse, eroziunea, exfolierea și depunerile anormale.
• Investigați apariția unor noi puncte fierbinți pe carcasă, deoarece acestea pot indica pierderea izolației sau deteriorarea stratului de lucru.
• Păstrați informațiile despre produs și lot pentru întreținerea industrială și înlocuirea pieselor aparatelor.
• Înlocuiți piesele neidentificate sau care se defectează repetat cu produse având o specificație confirmată, nu doar cu cel mai apropiat echivalent vizual.

Limitări importante la alegerea produsului

• Rezistența la temperatură nu face ca orice cărămidă să fie adecvată pentru contact direct cu flacăra, alimentele, materialele topite sau gazele de proces agresive.
• Cărămizile dense acumulează căldură, dar nu oferă aceleași performanțe termoizolante ca produsele IFB sau vermiculitul.
• Produsele izolatoare ușoare nu trebuie utilizate automat pentru suprafețe de lucru încărcate, expuse la impact sau abraziune.
• Cărămida antiacidă are o limită de 400 °C și nu reprezintă o alternativă la cărămida pentru cuptoare cu conținut ridicat de alumină.
• Culoarea decorativă se poate modifica din cauza încălzirii, funinginii, curățării și expunerii la intemperii.
• Clasificarea unei cărămizi nu reprezintă o durată de rezistență la foc și nici o certificare pentru un perete, o incintă, o vatră sau un aparat.
• Performanța sistemului final depinde simultan de cărămidă, mortar, izolație, rosturi, suport, carcasă și calitatea instalării.

Întrebări frecvente

Ce este o cărămidă refractară?

Este un element refractar sau termoizolant, rezistent la temperaturi ridicate, utilizat în sobe, șeminee, cuptoare, cuptoare ceramice, cuptoare industriale și echipamente de proces. Termenul include produse dense din șamotă, produse cu conținut ridicat de alumină, izolatoare, din vermiculit, decorative, profilate și rezistente chimic.

Ce cărămidă refractară trebuie să aleg?

Porniți de la temperatura necesară, dimensiuni, poziția în căptușeală, solicitările mecanice și funcția termică. Verificați apoi atmosfera, expunerea chimică, condițiile exterioare și produsul de rostuire compatibil. Reparațiile aparatelor trebuie efectuate conform specificațiilor producătorului.

Care produs are cea mai ridicată limită actuală de temperatură?

Cărămida refractară izolatoare din clasa 30 are cea mai ridicată limită indicată, de 1650 °C. Această valoare se aplică numai produsului respectiv și nu înseamnă că acesta este adecvat mecanic sau chimic pentru orice suprafață de lucru la 1650 °C.

Prin ce diferă comportamentul cărămizilor dense de cel al produselor IFB?

Cărămizile dense sunt mai grele, mai rezistente și acumulează mai multă căldură. Cărămizile refractare izolatoare sunt poroase, mai ușoare și reduc transferul termic, dar au o rezistență mai mică la impact, sarcini punctuale și abraziune.

Cărămizile refractare sunt identice cu cele obișnuite din argilă?

Nu. Cărămizile refractare sunt formulate și arse pentru utilizare la temperaturi ridicate. Cărămizile obișnuite de construcție au alte materii prime, altă porozitate și alt comportament termic și nu trebuie utilizate în locul materialelor destinate feței calde a unei căptușeli refractare.

Pot fi utilizate cărămizi refractare într-o sobă pe lemne?

Da, cu condiția ca materialul, grosimea și geometria să corespundă proiectului aparatului. Piesele de schimb din șamotă densă și cele din vermiculit se comportă diferit, așadar nu le schimbați între ele fără aprobarea producătorului.

Pot utiliza cărămizi refractare într-un cuptor de pizza sau pâine?

Cărămizile dense adecvate din șamotă pot forma vetre, pereți și cupole care acumulează căldură, iar cărămizile conice simplifică realizarea bolților. Cuptorul complet necesită și mortar compatibil, izolație secundară, rosturi de dilatare și protecție la intemperii.

Sunt cărămizile refractare potrivite pentru grătare și vetre de foc?

Anumite produse dense sau decorative sunt recomandate pentru aceste aplicații. Confirmați temperatura și compatibilitatea cu utilizarea în exterior, apoi asigurați o bază stabilă și necombustibilă, drenaj și protecție împotriva umezelii reținute.

Pot fi utilizate cărămizile refractare în exterior?

Unele produse sunt recomandate pentru exterior, însă zidăria trebuie protejată în continuare împotriva saturării prelungite cu apă, înghețului și pătrunderii precipitațiilor. Utilizați mortarul specificat pentru exterior și o incintă executată corect.

Ce cărămizi sunt cele mai bune pentru acumularea căldurii?

Cărămizile dense din șamotă și cele cu conținut ridicat de alumină oferă o masă termică mult mai mare decât produsele IFB sau vermiculitul. Grosimea necesară depinde de ciclul de încălzire, energia disponibilă și profilul dorit de eliberare a căldurii.

Ce cărămizi reduc pierderile de căldură?

Cărămizile refractare izolatoare și produsele din vermiculit sunt proiectate pentru un transfer termic redus. Alegeți clasa și grosimea pe baza temperaturii calculate și a condițiilor mecanice, nu doar pe baza unei afirmații generale privind termoizolația.

Pot fi utilizate cărămizile refractare izolatoare pe vatra unui cuptor industrial?

Nu în mod automat. Structura lor poroasă poate fi deteriorată de piese grele, abraziune, unelte și reziduuri topite. Un strat de lucru dens montat peste o izolație secundară adecvată este adesea mai potrivit.

Până la ce temperatură sunt clasificate cărămizile refractare decorative?

Gama colorată actuală este clasificată până la 1200 °C. Aspectul poate varia între loturi și se poate modifica în timpul utilizării, astfel încât rezistența la temperatură trebuie evaluată separat de finisajul dorit.

La ce se folosesc cărămizile refractare din vermiculit?

Sunt piese de schimb izolatoare ușoare pentru șeminee și sobe pe lemne compatibile. Setul actual conține șase cărămizi de 200 × 90 × 25 mm, clasificate la 1000 °C, care pot fi tăiate sau modelate.

Când trebuie înlocuită o cărămidă fisurată din căptușeala sobei?

Înlocuirea este necesară dacă piesa este desprinsă, se sfărâmă, este puternic deplasată sau nu mai protejează corpul aparatului. O fisură mică și stabilă poate fi acceptabilă numai dacă piesa rămâne bine fixată, iar instrucțiunile aparatului permit continuarea utilizării.

Pot fi tăiate cărămizile refractare?

Da. Produsele dense necesită în general un disc diamantat pentru zidărie, în timp ce cărămizile IFB și cele din vermiculit se taie mai ușor cu ferăstrăul. Controlați praful, sprijiniți cărămida și reproduceți cu precizie dimensiunile și deschiderile necesare.

Ce mortar trebuie utilizat pentru cărămizile refractare?

Depinde de tipul cărămizii și de amplasare. Opțiunile includ mortarul termorezistent Heatproof Mortar, mortarul refractar pentru cuptoare exterioare Outdoor Oven Cement, mortarele refractare Vitset, Silcas M și Acidcas. Utilizați sistemul de rostuire specificat pentru produsul și condițiile exacte de expunere.

Cărămizile refractare necesită rosturi de dilatare?

Da, construcțiile refractare se dilată în timpul încălzirii. Jocul necesar depinde de material, lungimea căptușelii, formă, ciclul termic și gradul de constrângere și trebuie inclus în proiectul de instalare.

De câte cărămizi refractare am nevoie?

Calculați suprafața folosind fața expusă a cărămizii alese și țineți cont de lățimea rosturilor. Adăugați o rezervă pentru tăieri, colțuri, bolți, deschideri, spargeri și piese destinate întreținerii.

De ce cărămizile refractare noi prezintă uneori mici ciobituri?

Produsele refractare arse pot prezenta mici ciobituri la margini, variații de culoare și o toleranță dimensională de aproximativ ±3 mm. Respingeți piesele dacă deteriorarea reduce suprafața de rezemare, grosimea necesară, calitatea vizuală sau integritatea rosturilor.

Pot cărămizile refractare să intre în contact cu metal sau sticlă topită?

Numai dacă materialul refractar respectiv este specificat pentru topitura și zona de expunere în cauză. Clasificarea termică nu stabilește singură rezistența la pătrundere sau la atacul chimic produs de metal, zgură, fondanți ori sticlă.

Cum trebuie realizată prima încălzire a unei zidării noi din cărămizi refractare?

Lăsați mortarul să se întărească și construcția să se usuce, apoi creșteți temperatura conform programului de punere în funcțiune specificat. Zidăria nouă umedă nu trebuie încălzită niciodată direct până la temperatura maximă de funcționare.
